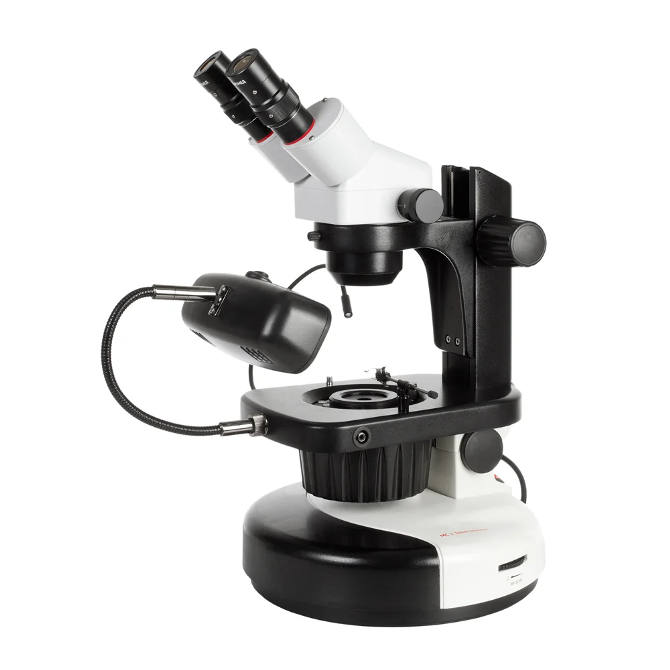

Стереоскопический микроскоп Микромед МС-2-ZOOM Jeweler используется в ювелирной промышленности для геммологических исследований.

Наблюдение может производиться в отраженном и проходящем свете.
Всевозможные встроенные и накладные осветители отраженного и проходящего света, специальные темнопольные устройства и держатели предназначены для комфортного освещения сложных ювелирных объектов, для изучения не только поверхностей прозрачных и непрозрачных объектов, но и для изучения прозрачного камня по всему объему.

При изменении увеличения объектива или увеличения окуляров рабочее расстояние не изменяется и составляет 85 мм. Но оно может быть увеличено до 172 мм или уменьшено до 28 мм с помощью дополнительных насадок на объектив, изменяющих и общее увеличение микроскопа.

Общий диапазон системы смены увеличения от 2,5 до 160 крат, в базовой комплектации – от 10 до 40 крат.

Конструкция визуальной насадки микроскопа позволяет выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (видеоокуляр в стандартную комплектацию не входит). Видеоокуляр устанавливается в тубус микроскопа вместо окуляра при помощи переходника 23,2 мм - 30,5 мм. Переходник идет в комплекте с видеоокуляром. Для работы с камерой (видеоокуляром) рекомендуем использовать тринокулярные модели микроскопов, которые имеют специальный выход - канал визуализации.
Характеристики
Увеличение микроскопа, крат10-40 (2,5*-160* - опция)
Визуальная насадкабинокулярная, поворотная на 360 градусов, диоптрийная настройка +-5 диоптрий - на обоих тубусах, посадочный диаметр окуляров 30,5 мм
Угол наклона визуальной насадки, град45
Регулируемое межзрачковое расстояние, в пределах, мм55-75
Окуляры10х/23; (5х/20*; 15х/15*; 20х/10*; 10х/20 со шкалой* - опция)
Объектив панкратический, крат1-4
Рабочее расстояние, мм85 (175*-28* - опция)
Поле зрения, мм23-5,5 (52*-1,5* - опция)
Предметный столик, мм200х170 оснащен специальными держателями и встроеными осветителями
Источник проходящего светагалогеновая лампа 12В/30Вт
Источник отраженного светаточечный светодиодный осветитель и люминесцентынй осветитель
Источник питания - сеть переменного тока, В/Гц220+-22/50
Габаритные размеры, мм280x280х500
Масса, не более, кг8,0
* -не входит в комплект, поставляется по доп. заказу
Дополнительное оборудованиеНасадка 0,5х (для МС-2) / Насадка 0,75х (для МС-2) / Насадка 1,5х (для МС-2) / Насадка 2х (для МС-2) / Окуляр WF10X со шкалой (Стерео МС-2) / Окуляр WF 15х (МС 1, 2) / Окуляр WF 20х (МС 1, 2) / Видеоокуляр ToupCam 5.1 MP / Видеоокуляр ToupCam 9.0 MP / Видеоокуляр ToupCam XCAM0720PHA HDMI / Видеоокуляр ToupCam XCAM0720PHB HDMI


Увеличение микроскопа с каждой парой сменных окуляров и при всех увеличениях объективной части



Увеличение объективной части

Окуляр 5х

Окуляр 10х

Окуляр 15х

Окуляр 20х

Стандартный объектив

1 ~ 4х

5 ~ 20х

10 ~40х

15 ~ 60х

20~80х

С насадкой 0,5х

0,5 ~ 2х

2,5~10х

5 ~ 20х

7,5 ~ 30х

10~40х

С насадкой 0,75х

0,75 ~ 3х

3,75~15х

7,5~30х

11,25~45х

15~60х

С насадкой 1,5х

1,5 ~ 6х

7,5 ~ 30х

15~60х

22,5~90х

30~120х

С насадкой 2х

2 ~ 8х

10 ~ 40х

20~80х

30 ~ 120х

40~160х



Рабочее расстояние и диаметр поля зрения микроскопа в плоскости объекта с каждой парой сменных окуляров и при всех увеличениях объективной части



Увеличение объективной части

Рабочее расстояние, мм

Поле с окуляром 5х, мм

Поле с окуляром 10х, мм

Поле с окуляром 15х, мм

Поле с окуляром 20х, мм

Стандартный объектив

1 ~ 4х

85

20-5

23-5,5

15,5-4

10,5-3

С насадкой 0,5х

0,5 ~ 2х

172

40-11

52-12

36-8,5

25-5,8

С насадкой 0,75х

0,75 ~ 3х

95

25-6,5

30-7

21-5

14-3,5

С насадкой 1,5х

1,5 ~ 6х

42

13-3,5

15-4,8

10,5-2,5

7-1,8

С насадкой 2х

2 ~ 8х

28

10-2,5

11,5-3

8-2

5,5-1,5




Примеры фотографий с микроскопа:

Amber 1(small) 2.jpg
 Янтарь.Тёмное поле. Увеличение 15х.
Камера ToupCam 3.1EDF(Extended Depth of Field)* - 20 снимков



Topaz (small)3.jpg
Топаз. Светодиодный осветитель. Увеличение 15х.
Камера ToupCam 3.1EDF (Extended Depth of Field)* - 10 снимков



Аметист и дефекты обработки (слева). Увеличение 10х общий план; 15х фрагмент.
Люминисцентный осветитель. Камера ToupCam 3.1EDF (Extended Depth of Field)* - 10 снимков



 Sapphire 2 3.jpg
 Сапфир. Увеличение 15х. Люминисцентный осветитель.
Камера ToupCam 3.1. EDF (Extended Depth of Field)* - 25 снимков.
